Tampondruckmaschinen und Drucksysteme für industrielle Druckaufgaben
TAMPONCOLOR entwickelt Tampondruckmaschinen, kundenspezifische Drucksysteme und Rotationsdruckmaschinen für unterschiedliche Bauteile und Produktionsprozesse. Diese Übersicht hilft Ihnen, die geeignete Produktgruppe einzuordnen und technische Leistungsbereiche ausgewählter Modelle zu vergleichen.
Welche Maschine zu Ihrer Anwendung passt, richtet sich nach Druckbild, Bauteil, Stückzahl, Automatisierungsgrad und den erforderlichen Prozessschritten.
Tampondruckmaschinen, Drucksysteme und Zubehör im Überblick
Vier Produktgruppen für unterschiedliche Druckaufgaben. Welche Lösung zu Ihrem Bauteil passt, lässt sich anhand der folgenden Übersicht einordnen.
Tampondruckmaschinen
Tampondruckmaschinen übernehmen den eigentlichen Druckprozess: Der Drucktampon nimmt das Motiv vom Klischee auf und überträgt es auf das Bauteil. TAMPONCOLOR bietet pneumatische, elektromechanische und servoelektrische Maschinen für ein- und mehrfarbige Anwendungen.
Die Maschinen eignen sich für klar definierte Druckaufgaben, den Stand-alone-Betrieb sowie modellabhängig für die Integration in automatisierte Produktionsabläufe.
Geeignet für:
- ein- und mehrfarbige Druckaufgaben
- standardisierbare Produktionsabläufe
- manuelle, halbautomatische und automatisierte Prozesse
- ebene, gewölbte und strukturierte Bauteiloberflächen
Tampondrucksysteme
Tampondrucksysteme verbinden eine oder mehrere Druckmaschinen mit zusätzlichen Prozess- und Handlingkomponenten. Abhängig von der Anwendung können Zuführung, Werkstücktransport, Positionierung, Vorbehandlung, Trocknung, Prüfung und Steuerung in das Anlagenkonzept einbezogen werden.
Das aktuelle Angebot umfasst unter anderem Mehrfarbdrucksysteme, Portaldrucksysteme und Lösungen für die Integration in bestehende Automationen oder Spritzgießprozesse. Ausgewählte Systeme ermöglichen Druckprozesse mit bis zu fünf beziehungsweise sechs Farben.
Geeignet für:
- automatisierte Serienfertigung
- mehrere miteinander verbundene Prozessschritte
- variable Bauteilzuführung und Werkstücktransporte
- komplexe ein- und mehrfarbige Druckaufgaben
- Integration in bestehende Produktionsanlagen
Rotationsdruckmaschinen
Rotationsdruckmaschinen sind für umlaufende Druckbilder auf rotationssymmetrischen Bauteilen ausgelegt. Statt einer ebenen Klischeeplatte und eines konventionellen Drucktampons arbeiten sie mit einer Klischeewalze und einer Tamponwalze.
Dadurch lassen sich zylindrische, kegelförmige oder rohrförmige Bauteile während einer abgestimmten Drehbewegung bedrucken. TAMPONCOLOR führt Rotationstampondruckmaschinen im Standardprogramm und kann sie als Einzelarbeitsplatz oder als Bestandteil eines automatisierten Systems auslegen.
Geeignet für:
- umlaufende Druckbilder
- rotationssymmetrische Bauteile
- zylindrische und kegelförmige Oberflächen
- Einzelarbeitsplätze und automatisierte Anlagenkonzepte
Zubehör und Verschleißteile
TAMPONCOLOR bietet Zubehör und Verschleißteile für die eigenen Tampondruckmaschinen und Drucksysteme. Dazu zählen Farbtöpfe, Tamponhalteblöcke, Werkstückaufnahmen, Befüllhilfen, Drucktampons und weitere maschinenbezogene Komponenten.
Werkstückaufnahmen können an die Geometrie und Druckposition eines Bauteils angepasst werden. Weitere Komponenten stehen in unterschiedlichen Ausführungen oder auf Anfrage zur Verfügung.
Geeignet für:
- Einrichten und Betreiben von TAMPONCOLOR-Maschinen
- Ersatz vorhandener Verschleißteile
- Anpassung der Werkstückaufnahme
- Erweiterung bestehender Druckprozesse
Technische Orientierung anhand ausgewählter Maschinen
Die Leistungsdaten unterscheiden sich deutlich nach Maschinenmodell und Anwendung. Die folgenden Werte zeigen deshalb keine allgemeingültige Produktspanne, sondern ausgewählte Beispiele aus dem aktuellen TAMPONCOLOR-Programm.
Jet Printer 2
Antrieb und Anwendung
Elektromechanische Tampondruckmaschine für schnelle Druckfolgen
Ausgewählte technische Angaben
bis 300 N Druckkraft, Klischeegröße bis 140 × 70 mm, bis 7.200 Drucke pro Stunde, geschlossenes Farbsystem bis 60 mm Farbtopfdurchmesser
TC 60-80E
Antrieb und Anwendung
Elektromechanische Maschine für Stand-alone- oder Inline-Betrieb
Ausgewählte technische Angaben
Druckbilder bis etwa 60 mm Durchmesser, rund 300 N Druckkraft, bis etwa 3.000 Drucke pro Stunde, Klischeebreite bis 250 mm
TC 100-120 E
Antrieb und Anwendung
Servoelektrische Tampondruckmaschine
Ausgewählte technische Angaben
bis 1.600 N Druckkraft, Wiederholgenauigkeit ± 0,05 mm, bis 2.200 Drucke pro Stunde, Klischeebreite bis 800 mm
TC 420 E
Antrieb und Anwendung
Servoelektrische Hochleistungsmaschine
Ausgewählte technische Angaben
bis 15.000 N Druckkraft, Wiederholgenauigkeit ± 0,05 mm, Klischeeformat bis 420 × 420 mm, bis etwa 800 Drucke pro Stunde
TC Multiprint
Antrieb und Anwendung
Elektromechanisches Mehrfarbdrucksystem
Ausgewählte technische Angaben
ein bis fünf Farben, Druckbilddurchmesser modellabhängig bis 120 mm, bis 750 Teile pro Stunde bei vierfarbigem Druck

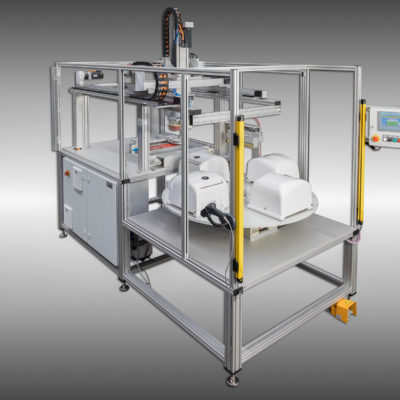

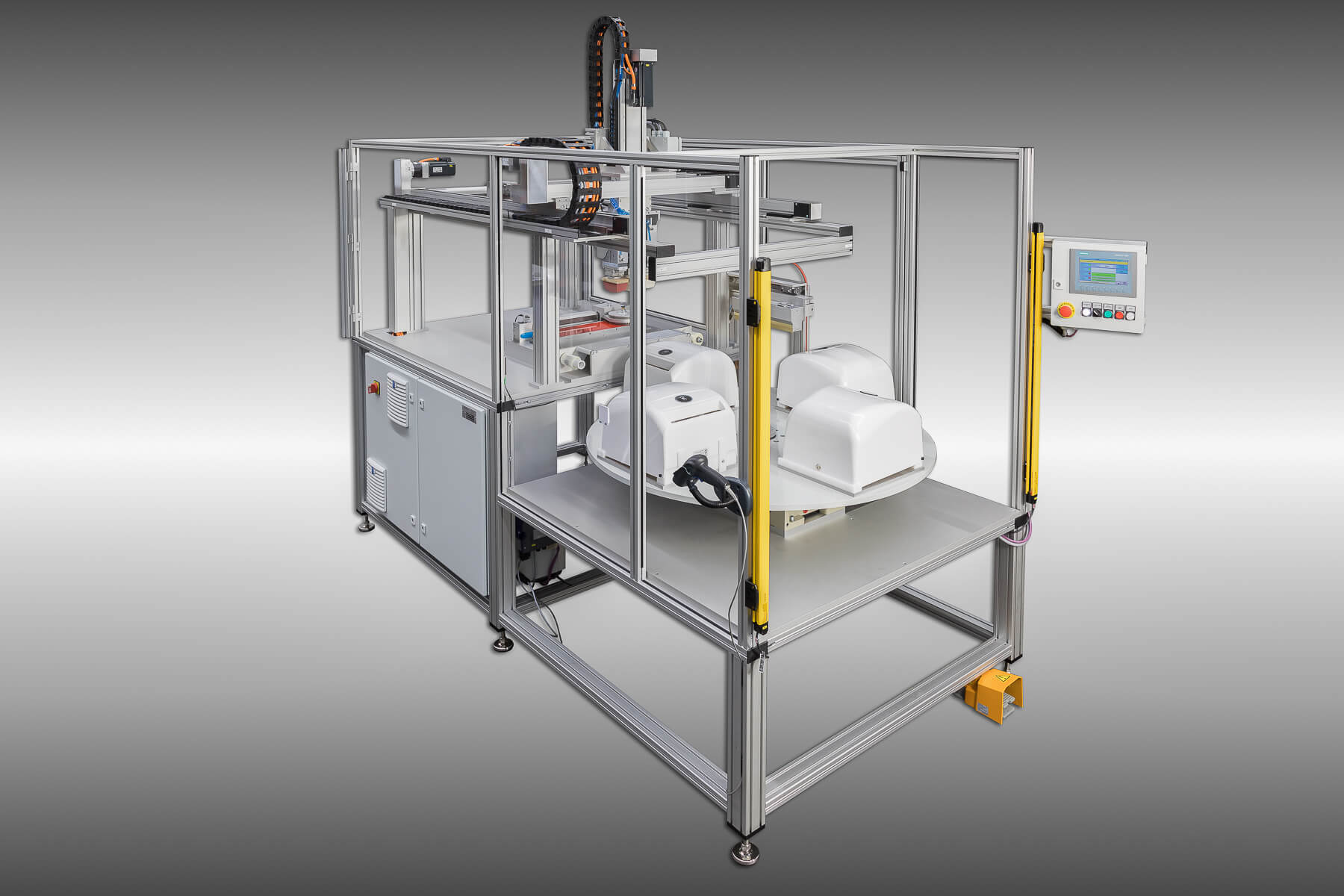

TC Portalprinter
Antrieb und Anwendung
Servoelektrisches Portaldrucksystem
Ausgewählte technische Angaben
ein bis sechs Farben, bis 2.000 N Systemdruckkraft, Verfahrwege 550 × 1.400 × 300 mm, bis 600 Teile pro Stunde bei einfarbigem Druck
Die Werte stammen aus den aktuell veröffentlichten Produktseiten. Sie gelten ausschließlich für die genannten Modelle und deren dort beschriebene Ausführungen.
Drei Antriebskonzepte für unterschiedliche Druckprozesse
Antriebsart und Bewegungsführung entscheiden mit über Druckkraft, Taktzahl und Programmierbarkeit einer Tampondruckmaschine.
Elektromechanische Tampondruckmaschinen
Elektromechanische Maschinen arbeiten mit definierten, mechanisch geführten Bewegungsabläufen. Sie erreichen abhängig vom Modell hohe Taktzahlen und eignen sich unter anderem für schnelllaufende Druckprozesse mit kleineren bis mittleren Klischeeformaten.
Pneumatische Tampondruckmaschinen
Pneumatische Maschinen bieten einen modularen Aufbau und lassen sich flexibel in Automationen integrieren. Das veröffentlichte Programm umfasst verschiedene Maschinenkonzepte für ein- und mehrfarbige Anwendungen, lange Druckbilder sowie Klischeebreiten bis 650 mm.
Servoelektrische Tampondruckmaschinen
Servoelektrische Maschinen ermöglichen frei programmierbare Bewegungen und Geschwindigkeiten des Tamponhubs. Dadurch lassen sich Anfahrbewegung, Auflagedauer und Abhebegeschwindigkeit an die Druckaufgabe anpassen. Die aktuellen Modelle verbinden hohe Druckkräfte mit einer angegebenen Wiederholgenauigkeit von bis zu ± 0,05 mm.
Häufige Fragen zu Tampondruckmaschinen und Drucksystemen
Antworten auf die wichtigsten Fragen zu Unterschieden, Antriebsarten und Auswahlkriterien.
Eine Tampondruckmaschine übernimmt den eigentlichen Farbübertragungsprozess. Ein Tampondrucksystem ergänzt diesen Prozess um anwendungsspezifische Komponenten, beispielsweise Bauteilzuführung, Werkstücktransport, Vorbehandlung, Trocknung, Prüfung oder die Anbindung an eine Produktionslinie.
Das aktuelle Programm umfasst pneumatische, elektromechanische und servoelektrische Tampondruckmaschinen. Welche Antriebsart geeignet ist, hängt unter anderem von Druckkraft, Geschwindigkeit, Bewegungsablauf, Automatisierung und erforderlicher Programmierbarkeit ab.
Mehrere Maschinenmodelle sind für die Erweiterung zu halb- oder vollautomatischen Druckstationen vorbereitet. Welche Komponenten ergänzt werden können, muss für das konkrete Modell und den geplanten Produktionsprozess geprüft werden.
Druckbildgröße, Tampongeometrie, Druckkraft, Farbanzahl und Produktionsgeschwindigkeit stellen unterschiedliche Anforderungen an die Maschine. Ein Modell mit hoher Taktzahl erfüllt daher eine andere Aufgabe als eine Maschine mit großem Klischeeformat und hoher Druckkraft.
Eine Rotationsdruckmaschine eignet sich für umlaufende Druckbilder auf rotationssymmetrischen Bauteilen. Für einzelne Druckbilder auf ebenen, gewölbten oder strukturierten Flächen kommt in der Regel eine konventionelle Tampondruckmaschine infrage.
Für eine erste Einschätzung benötigt TAMPONCOLOR Angaben zu Bauteil, Material, Druckbild, Farbanzahl, Stückzahl und Produktionsablauf. Nach vorheriger Abstimmung kann ein Originalbauteil zur Machbarkeitsprüfung eingesendet werden.
Welche Maschine passt zu Ihrem Bauteil?
Senden Sie uns ein Foto, eine Zeichnung oder die wichtigsten Angaben zu Ihrer Druckaufgabe. Gemeinsam klären wir, welche Maschinenart infrage kommt und ob für die technische Prüfung ein Originalbauteil benötigt wird.
Sie erreichen TAMPONCOLOR per E-Mail, über das Kontaktformular oder direkt telefonisch.
