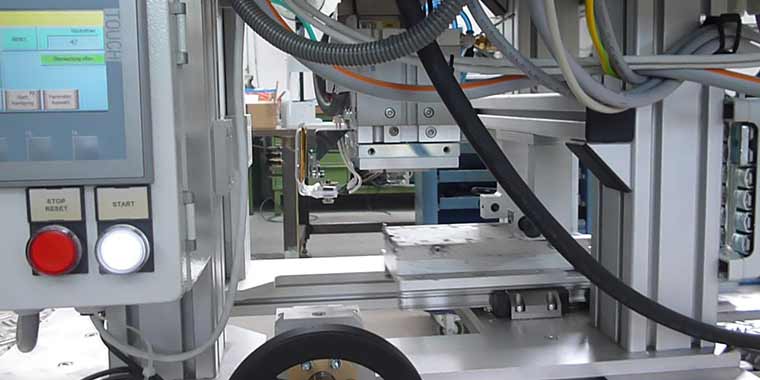

In Kooperation mit der Technischen Universität Chemnitz

Tampondruckmaschine für den Aufbau elektrisch leitfähiger Schichten

Im Rahmen eines Kooperationsprojekt mit der Technischen Universität Chemnitz, haben wir eine neue Tampondruckmaschine für die In-Mould-Applizierung elektrisch leitfähiger Schichten entwickelt.

Grundidee des von der Deutschen Bundesstiftung Umwelt (DBU) geförderten Projekts war es, elektrisch leitfähige Schichten schon während der Herstellung des Bauteils aufzubringen. Eine neue Verfahrensweise, die Effizienz und Nachhaltigkeit des Prozesses enorm erhöht.

Neuartige Methode zur Herstellung leitfähiger Schichten

Die neue modulare Tampondruckmaschine ermöglicht es, Schaltungsbilder direkt auf die Werkzeugwand der Spritzgussmaschine zu drucken, bevor die Kunststoffschmelze über das Druckmotiv strömt und dieses in das Bauteil einbettet. Hierfür wurde die Tampondruckanlage direkt auf der Spritzgussmaschine installiert. Bei geöffnetem Werkzeug kann diese Schaltbilder direkt auf die Werkzeugwand drucken. Eine entscheidende Rolle spielt hierbei ein kurzwelliger IR-Strahler, der das gedruckte Motiv vortrocknet, um die leitfähige Schicht optimal auf das entstehende Kunststoffbauteil zu übertragen.

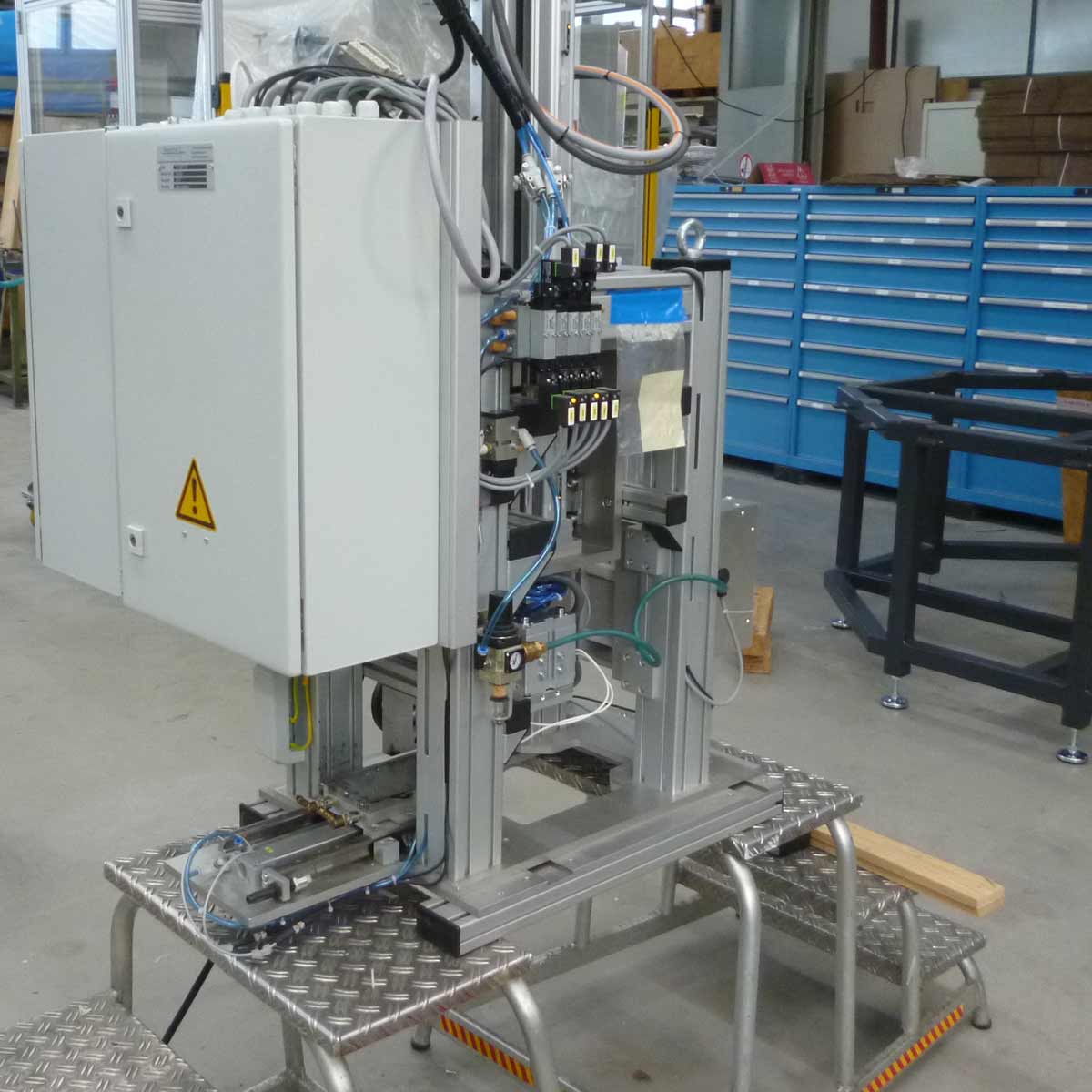

Tampondruckmaschine für elektrisch leitfähige Schichten

Effizienz durch Test bestätigt

In Tests mit silber- und kohlenstoffbasierten Druckstoffsystemen sowie verschiedenen PBT-Typen, PA66 und PA6T, hat sich das Verfahren als hoch effizient erwiesen. Damit ist das Projektziel – die effiziente Funktionalisierung von Kunststoffbauteilen durch elektrische Schaltungen, ohne den Einsatz von nasschemischen Verfahren oder zusätzlichen Additiven – erfolgreich erreicht.

Weniger Energie und weniger Material

Ein wesentlicher Vorteil ist die signifikante Reduzierung des energetischen Aufwands während der Herstellung sowie der Verzicht auf teure Transferfolien. Die erfolgreiche Kooperation zwischen Tamponcolor und der Technischen Universität Chemnitz erweitert die Anwendungsmöglichkeiten des Tampondrucks in zukunftsweisenden Technologien erheblich und markieren einen wichtigen Schritt in Richtung umweltfreundlichere Produktion.
