Tampondruckmaschine
TAMPONCOLOR® TC 120 T/4CP-Servo

Die Tampondruckmaschine für 300 speicherbare Programme

Servoelektrische Tampondruckmaschinen werden zum ein- und mehrfarbigen Bedrucken, Beschriften, Kennzeichnen und Dekorieren von Produkten mit hoher Genauigkeit und Farbsättigung bei beliebig platzierten Druckbildern eingesetzt. Die Anwendungsmöglichkeiten sind branchenübergreifend und so vielfältig wie die bedruckbaren Untergründe: von Antriebsriemen über elektronische Bauteile bis hin zu medizinischen Produkten, Stahlnoträdern, Alufelgen und Zerspanungswerkzeugen.

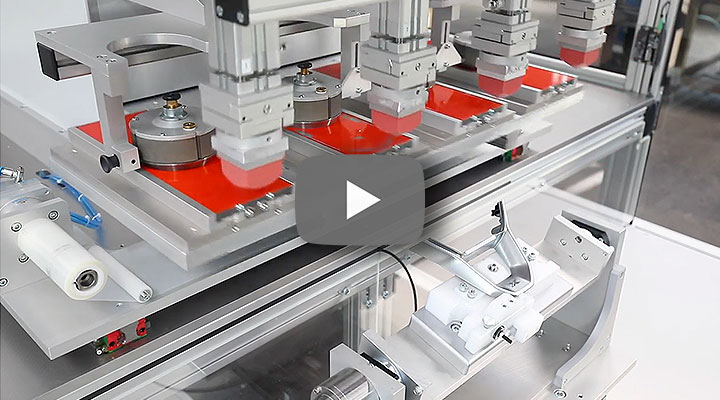

Die TC 120 T/4CP-Servo in Aktion:

TC 120 T/4CP-Servo

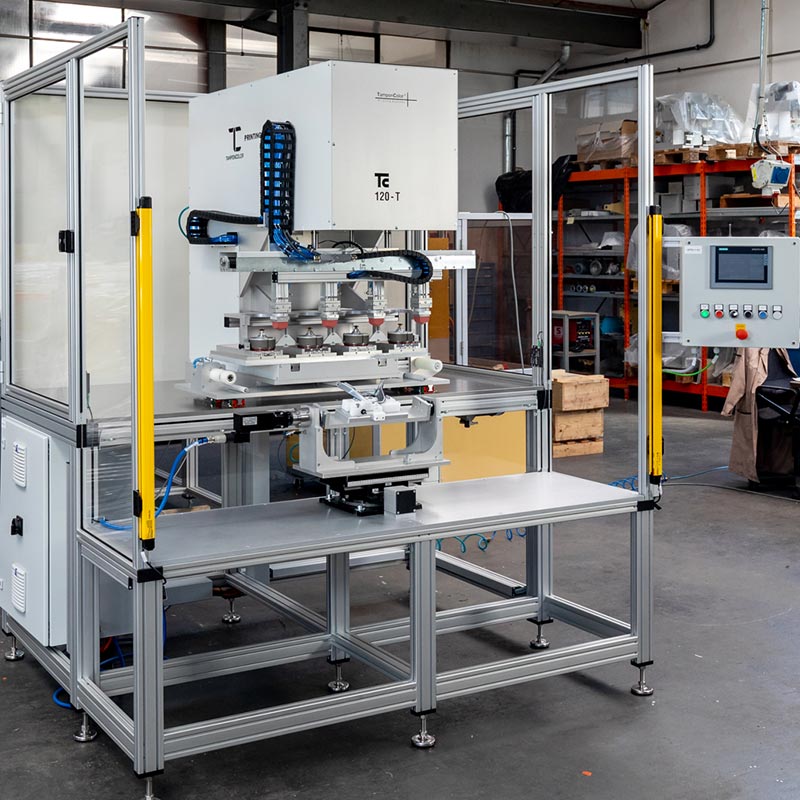

Unser Drucksystem TAMPONCOLOR® TC 120 T/4CP-Servo wird nach Kundenwunsch konfiguriert. Es zeichnet sich durch seine hohe Flexibilität bei kompakten Abmessungen und modularem Design aus.

Die Größe der vier geschlossenen Farbsysteme ist hier beliebig wähl- und kombinierbar. Die vier einzeln absenkbaren Drucktampons ermöglichen in Kombination mit dem servoelektrischen 3-Achssystem ein freies Anfahren von Positionen auf den Klischees und Bauteilen.

Servoelektrische Tampondruckmaschine zum ein- und mehrfarbigen Bedrucken, Beschriften, Kennzeichnen und Dekorieren von Produkten

Hochflexibel und konfigurierbar

Dank der 300 speicherbaren Programme lassen sich wiederkehrende kleine und mittelgroße Chargen schnell und flexibel dekorieren.

Überzeugen Sie sich selbst.

Kontaktieren Sie uns

Besonderheiten:

  • modular aufgebautes servoelektrisches Tampondrucksystem mit höchster Genauigkeit
  • Schutzrechte angemeldet
  • Verfahrbereich 265 x 720 x 345 mm (X, Y, Z)
  • Druckkraft bis zu 3.000 N
  • Druckkopf mit pneumatisch separat absenkbaren Einzeltampons
  • unterschiedliche Größen geschlossener Farbsysteme liefer- und kombinierbar (Farbtopfdurchmesser 70, 90, 110, 130, 150 mm)
  • Übertragung variabler Motive von nur einem Klischee möglich
  • maximale Farbvariabilität bei kompakten Außenmaßen

Sie haben Fragen?

Dann freuen wir uns, dass Sie Interesse an unserem neuen Produkt haben und stehen Ihnen gerne mit Rat und Tat zur Seite.

Thomas H. Otto
Tel.: +49 (0) 6102/7954-0
E-Mail:

Thomas Otto

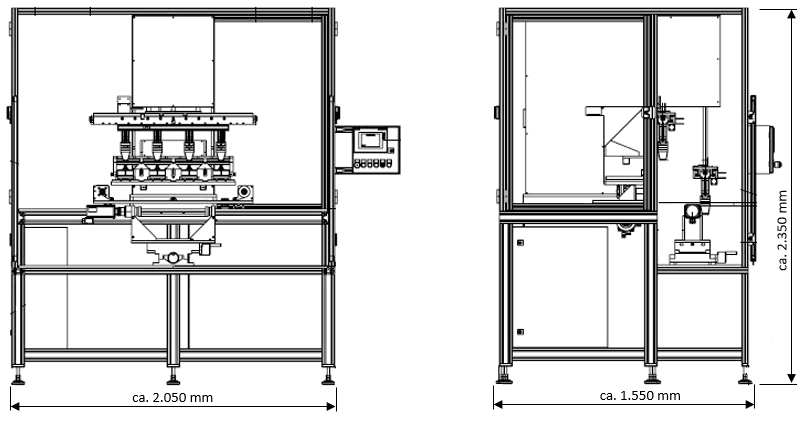

Technische Angaben zur Tampondruckmaschine TC 120 T/4CP-Servo

Farbtopfdurchmesser (lichte Weite)70-150 mm
Farbanzahl1-4 (optional 1-6 )
Druckkraft, max. (Systemleistung)3.000 N
effektive Verfahrwege (X, Y, Z)265 mm, 720 mm, 345 mm
Anzahl absenkbarer Einzeltampons4
Antriebservoelektrisch / pneumatisch
Teile/h, max. (einfarbig)1.000
SteuerungSiemens S7
Netzanschluss400 V 50 Hz
max. Anschlussleistung4 kW
TamponreinigungStandard
Anzahl speicherbarer Programme300

andere Konfigurationen und Farbsystemgrößen auf Anfrage

Tampondruckmaschine TAMPONCOLOR TC 120 T/4CP-Servo
